マツダ・ボンゴ　オーディオ配線色・ハーネス

この車種は非常にオーディオがややこしい。
適合表を見ても「未調査」になってたりして情報がありません。
備忘録として書いておきます。アテにはせず、オーディオを外して見て確認することをオススメします。

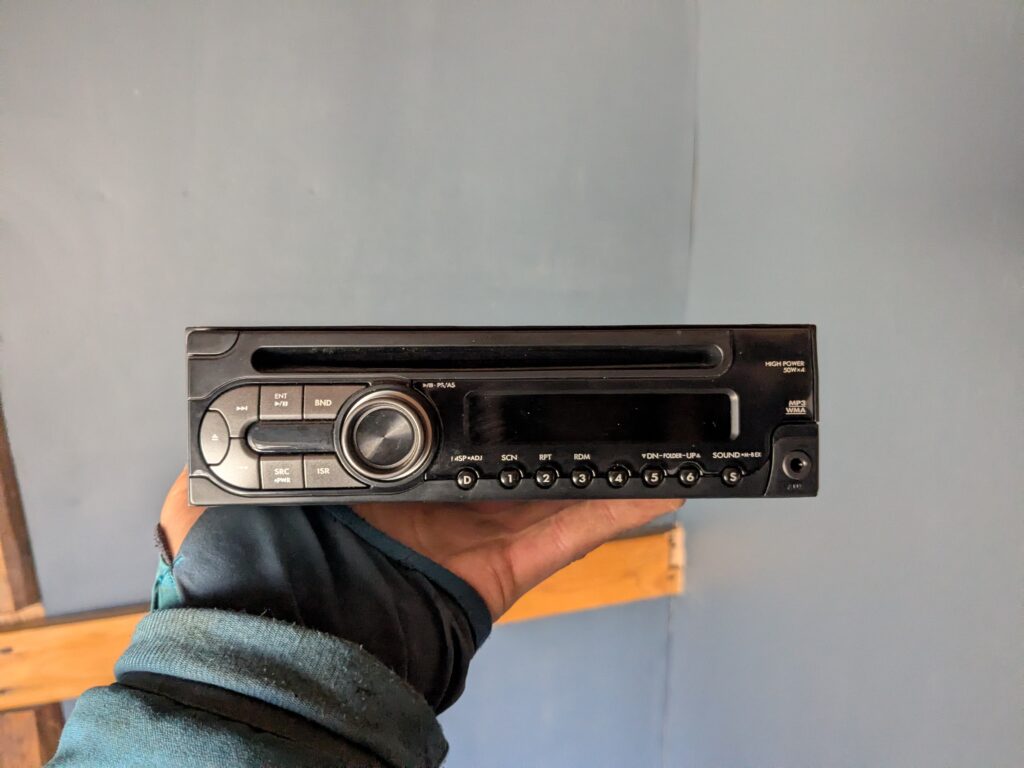

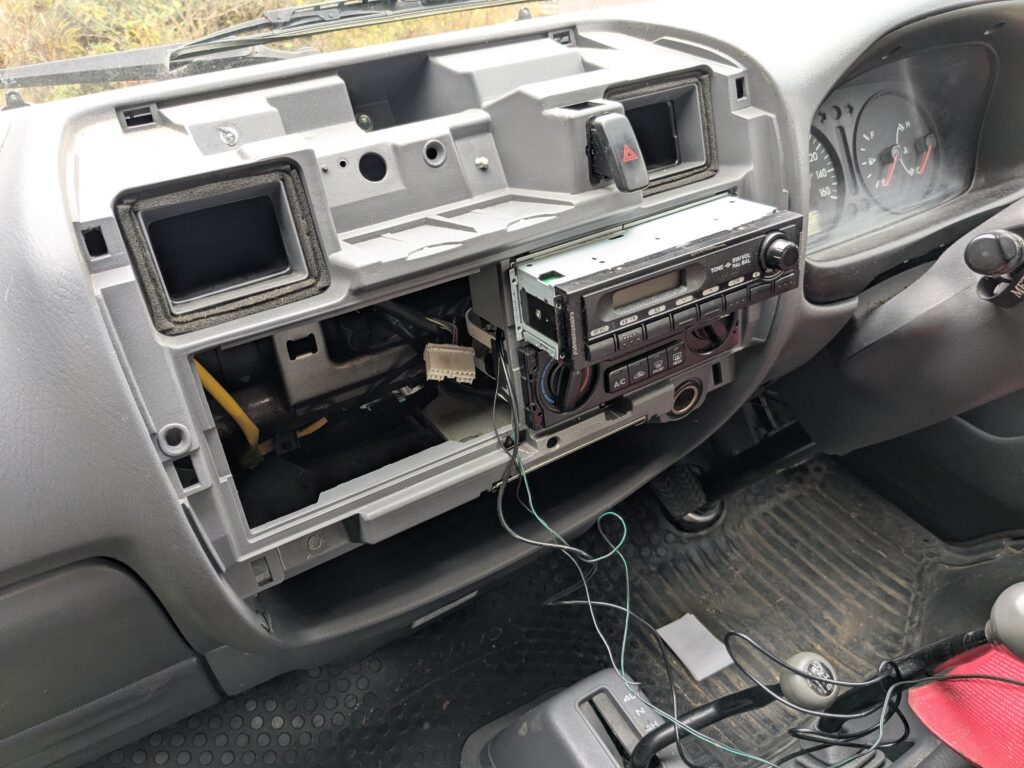

H29年式、SLP2Mボンゴのラジオデッキです。
H24.5以降のラジオデッキであれば同じ物が付いていると思われます。

created by Rinker

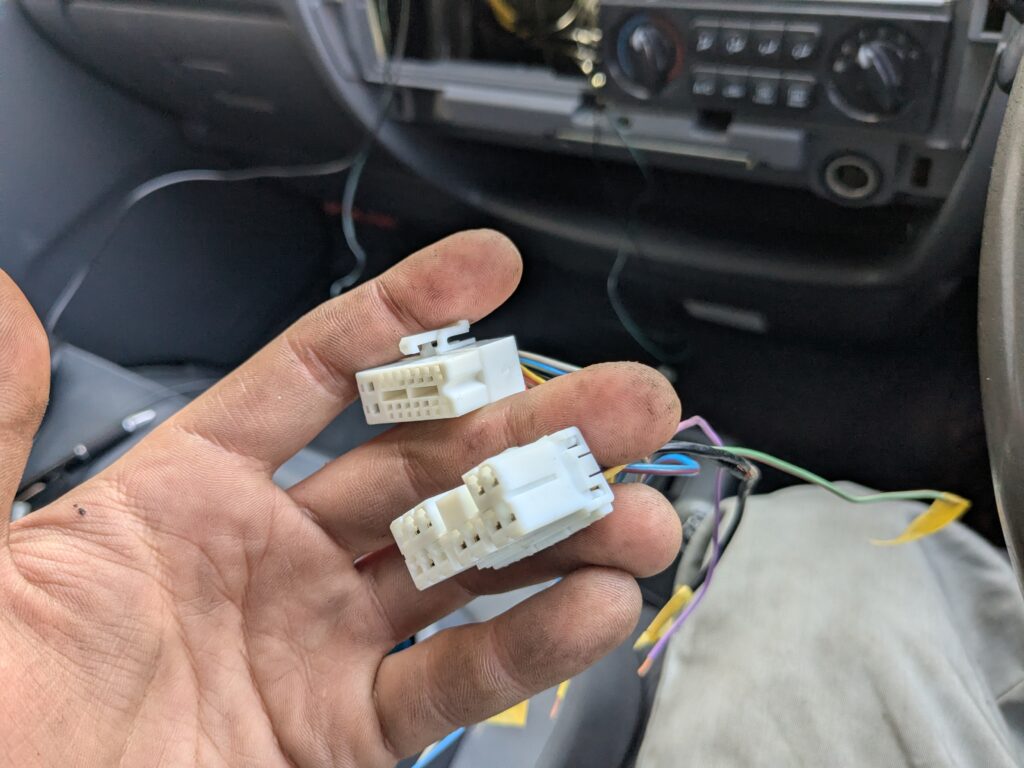

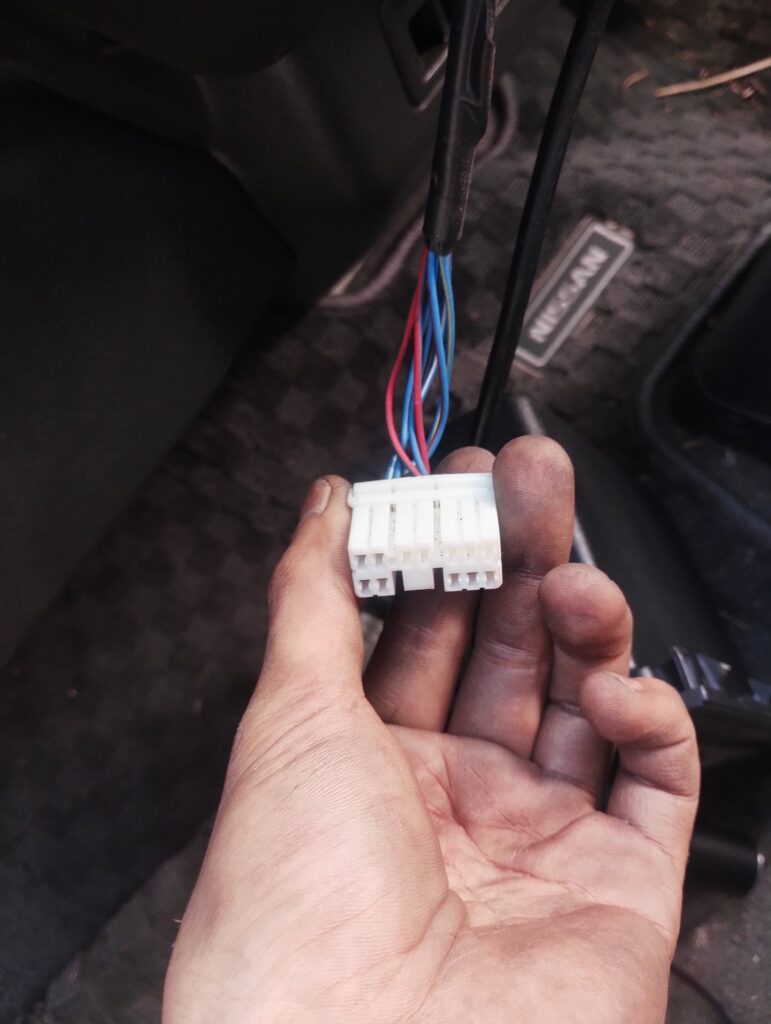

このデッキは三菱14Pカプラーです。
配置は同じですが、配線色は異なります。

私は車両側ハーネスを加工しました。
オーディオ裏が極端に狭いので、車両加工に抵抗がなければコレが良いと思います。

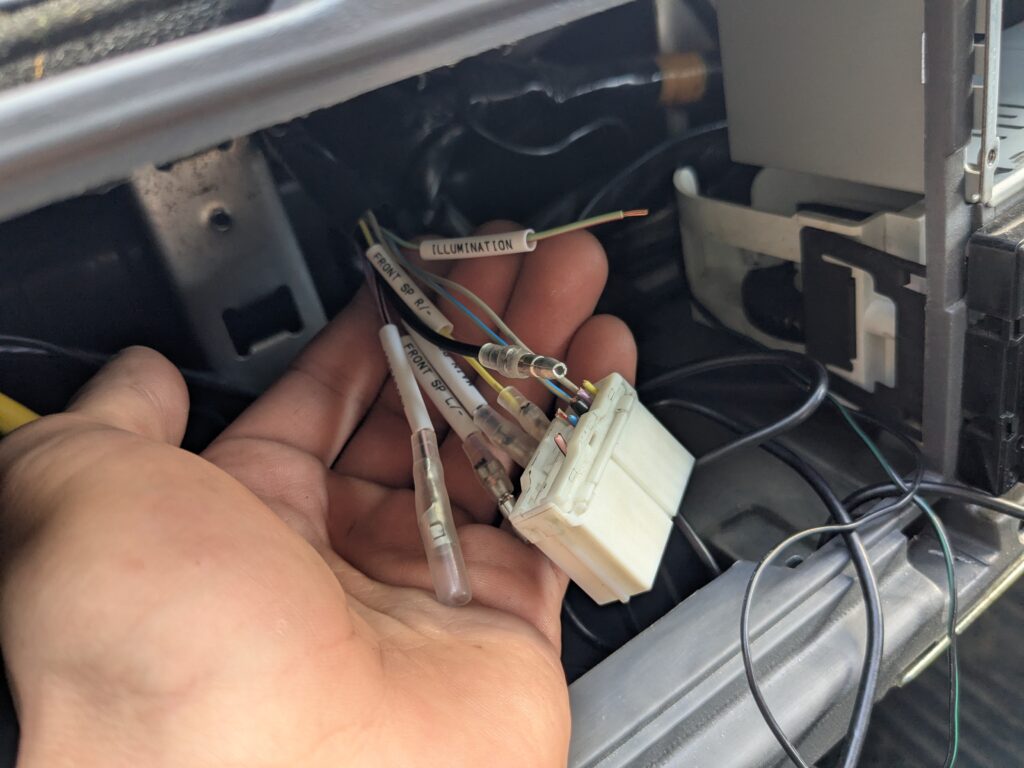

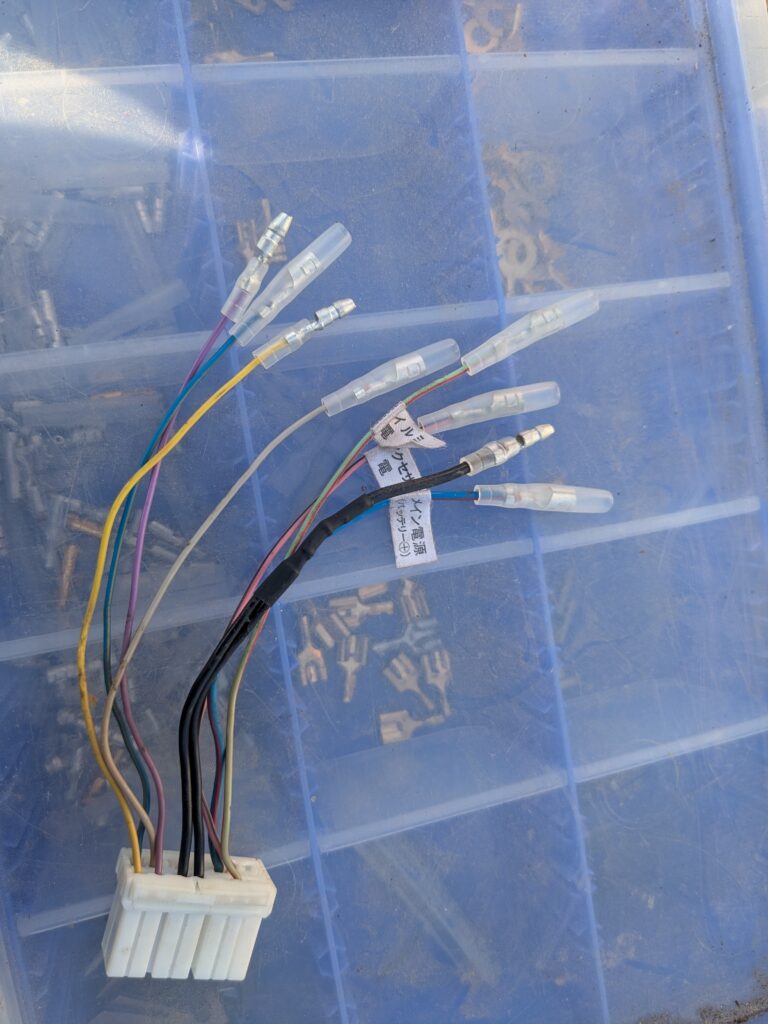

社外ハーネスを一個生贄にして、スリーブを入れてわかりやすくしました。

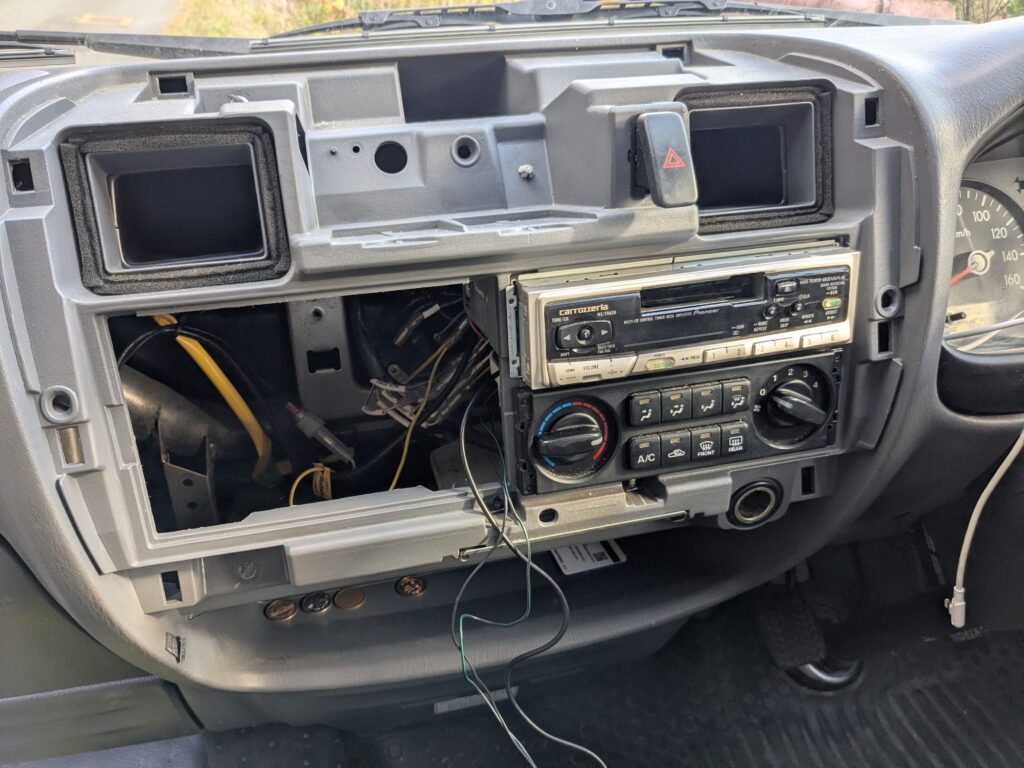

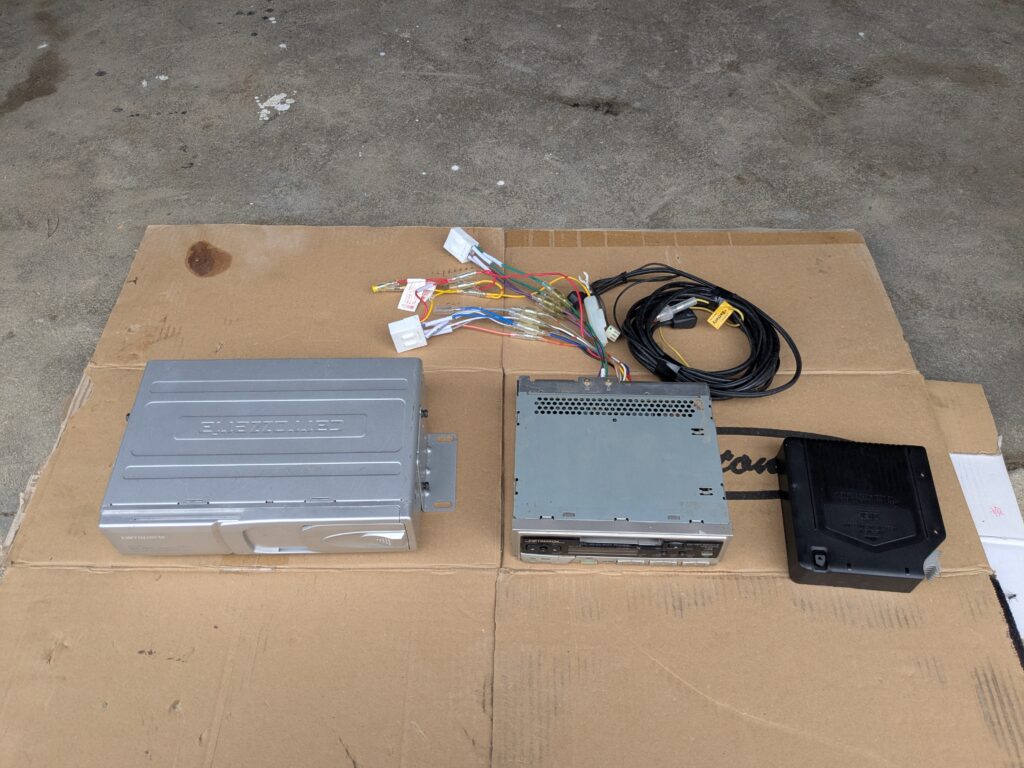

この時はcarrozzeriaのCDチェンジャーデッキを取り付けました。

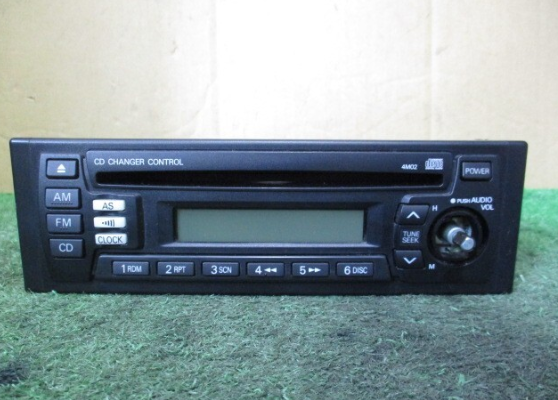

H27年式、SKP2MのCDデッキ。クラリオンの物です。
ラジオデッキは探せば情報が出ますが、CDは情報ゼロ・取付キットも未販売。

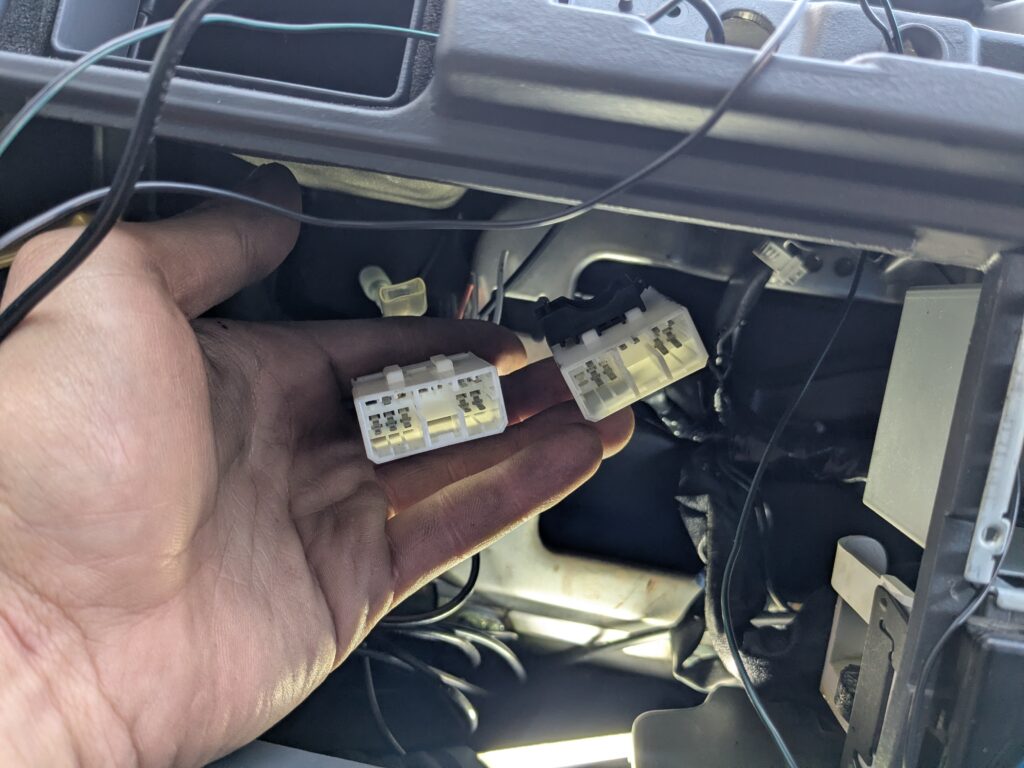

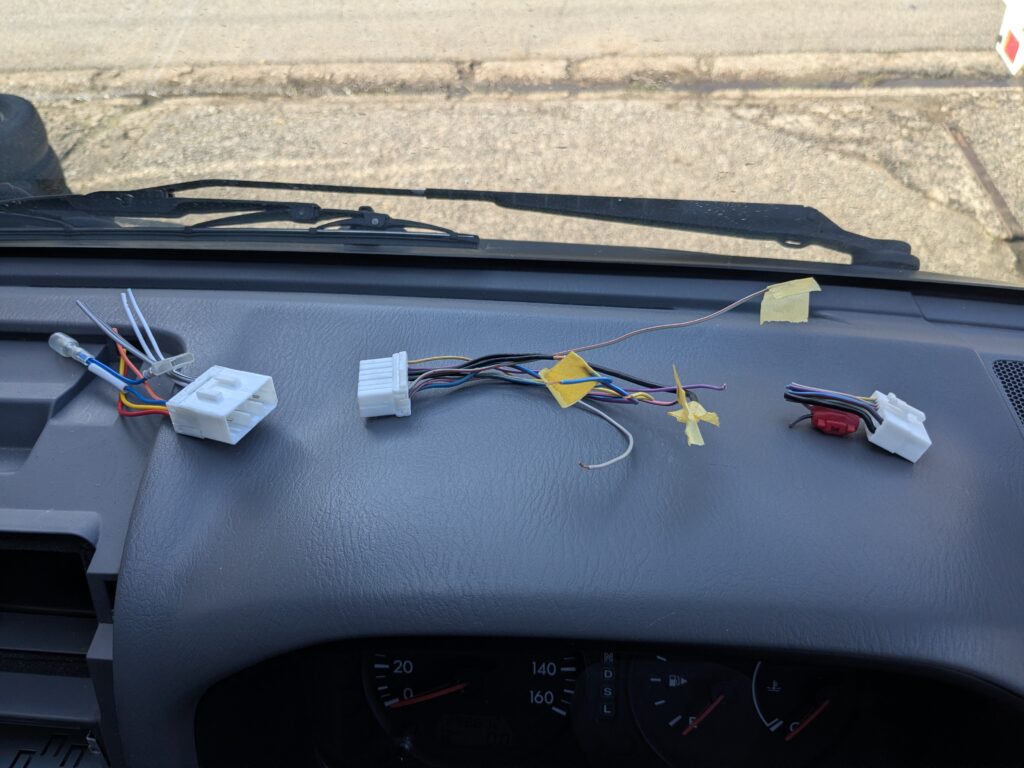

左がマツダ用の12P・8P変換ハーネス。
右が車両側ハーネス。要はひっくり返したようなカプラーになっています。

このハーネスが車両に刺さります。
上がクラリオンに入るカプラー。下が車両側。

車両からマツダハーネスが逆になった物が生えていて、そこに右側のハーネスが刺さりオーディオに入ります。配線配置もマツダハーネスとは全く異なります。
私は純正ハーネスをオーディオ手前で切断し手繋ぎしました。
